Nutzungsprofile zur individuellen Licht-Steuerung

Den Unterschied zwischen einer herkömmlichen Installation und der eines SmartHomes kann man am besten anhand eines einfachen Beispiels verdeutlichen:


Bei einer herkömmlichen Beleuchtungssteuerung wird ihnen wahrscheinlich der Installateur einen Bewegungsmelder (gegebenenfalls mit Helligkeitssensor) und einen Zeitschalter im Zimmer anbringen. Diese Geräte hätten die Aufgabe, zu bestimmten Zeiten bei Unterschreiten einer definierten Helligkeit das Licht im Zimmer anzuschalten.


Nachteil der normalen Steuerung:

Die Funktionen stehen erst einmal nur in einem Raum für ein Gewerk (Beleuchtung des Zimmers) zur Verfügung. Mit hoher Wahrscheinlichkeit auch nur für eine Lampe. Will man diese Funktionen in mehreren Räumen umsetzen, müsste man in jedem Raum vergleichbare Geräte installieren.


Vorstellung einer Beleuchtungssteuerung eines SmartHomes (Einfamilienhaus):


Beispiel für eine profilgesteuerte Beleuchtung in einem Esszimmer:


Zu all diesen Zeiten soll eine individuelle Beleuchtung mittels verschiedener Lampen und Dimmstufen erstellt werden und dann entsprechend automatisch abgerufen werden.

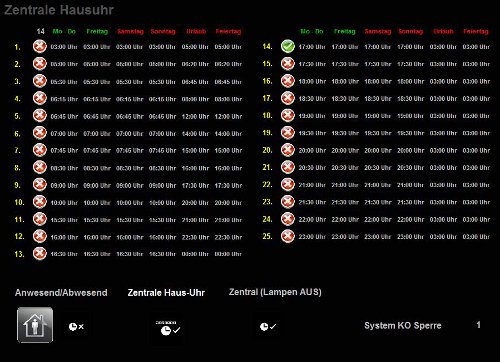

Die Abbildung veranschaulicht die über einen Tag definierten Zeiträume zur Realisierung eines Gebäudenutzungsmusters. In diesem Beispiel ist der Tag in 25 Zeiträume eingeteilt. Die einzelnen Zeiträume sind selbstverständlich individuell konfigurierbar.
Datum und Zeit werden zentral vom Server (Gira Homeserver) regelmäßig von einem sog. NTP -Server im Internet abgefragt und auf dem Bussystem zur Verfügung gestellt.

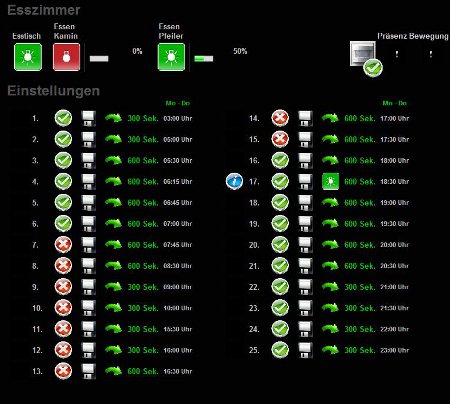

Die folgende Abbildung stellt die für das GNM definierten Beleuchtungsszenen inkl. der Lampen des Szenenbereiches (Esszimmer) dar. Szenen können sowohl auf Zimmerebene als auch einzelner Bereich innerhalb eines Raumes definiert werden. In diesem Fall heißt das, im Esszimmer gibt es drei Lampen, die für alle hier definierten Szenen zur Verfügung stehen.


Die Lampen mit den Bezeichnungen "Essen Kamin" und "Essen Pfeiler" sind individuell dimmbar. Der Balken nebem dem Lampen-Symbol zeigt den Dimmwert. Über Anklicken kann mittels eines PopUp-Fensters das Licht eingestellt werden.


Über die weiteren grafischen Buttons lassen sich folgende Funktionen aufrufen:


Bausteine für Nutzerprofile (Zeitanzeige, Szenen) für Gira Homeserver (HS3/HS4)

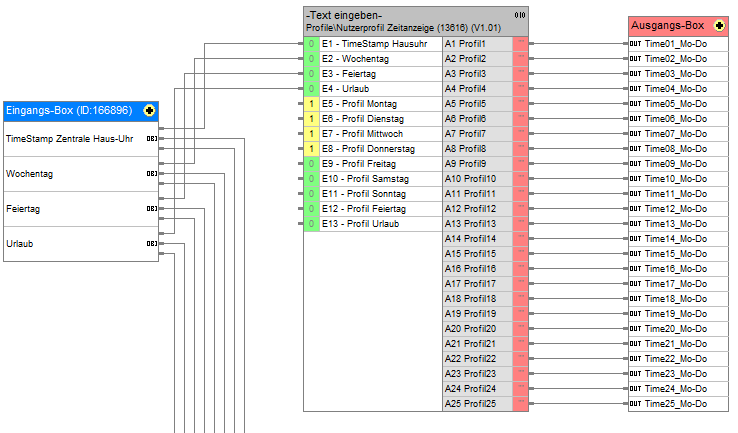

Die folgenden Bilder zeigen von mir entwickelten Bausteine für den HS3/HS4 für die Definition von Zeitprofilen und Szenensteuerungen. Der Zeitanzeige-Baustein unterstützt Wochentage sowie die vom Homeserver bereitgestellte Urlaubs- und Feiertagsfunktion.

In diesem Beispiel sind die Einstellungen für Montags bis Donnerstags identisch, solange es Werktage und keine Urlaubs- oder Feiertage sind. Es werden bis zu 25 verschiedene Zeitintervalle unterstützt. Sollten mehr Intervalle benötigt werden, braucht man nur einen weiteren Baustein in die Logik einbauen. Man kann aber auch nur bsp. 5 Intervalle nehmen. Es ist halt nur die Frage nach dem Feinheitsgrad und der Abstufungen: Je mehr desto individueller!


Der nächste Baustein - die eigentliche Intelligenz - zeigt die Varianten und Möglichkeiten der Szenen und Nutzungsprofile.

Folgende Funktionen und Steuerungsmöglichkeiten stehen über diesen Baustein zur Verfügung:

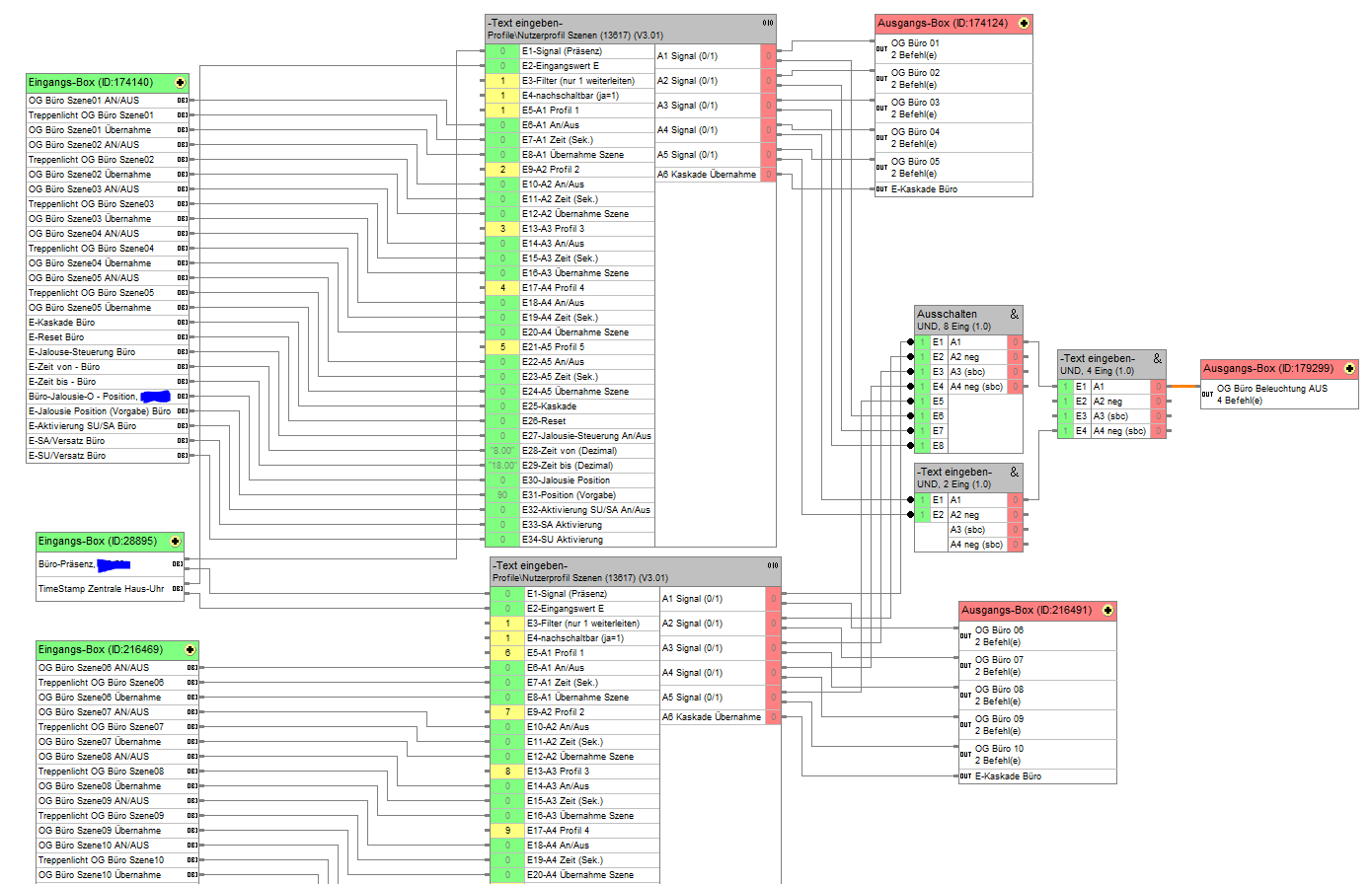

Im Folgenden wird einmal eine Logik auf Basis von 10 Zeitabschnitten / Szenen dargestellt.


Unabhängig von den Steuerungsmöglichkeiten dieser Bausteine lassen sich weitere Funktionen umsetzen:


In diesem Beispiel wurde verdeutlicht, welche umfangreichen Möglichkeiten eine intelligente Gebäudetechnik im Bereich Beleuchtung zur Verfügung stellt. Ähnliche Möglichkeiten lassen sich auf alle weiteren Bereiche/Gewerke eines SmartHomes übertragen.
